? 各種過程控制領域中氣體、蒸汽或液體的絕壓、表壓測量；

  ? 液體液位、體積或質量測量；

  ? 最高壓力可達700bar；

  ? 耐高溫，帶膜片密封的條件下最高溫度可達280℃；

型號	產(chǎn)品說明

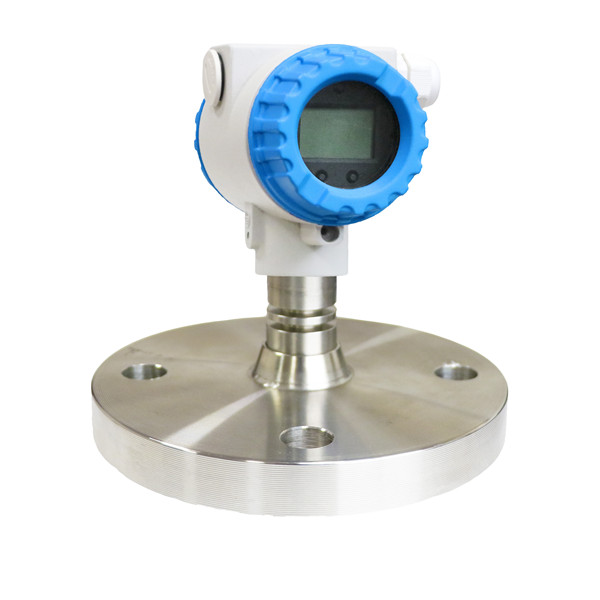

HC52	智能膈膜壓力變送器
代碼	認證
A	用于非防爆
1	ExiaⅡCT6
2	ExiaⅡCT4
3	ExdⅡBT6
其它認證或正在申請的認證信息請與合創(chuàng)公司聯(lián)系
代碼	代碼
A	4…20mA
H	4…20mA，HART
P	PROFIBUS-PA
F	FF
代碼	顯示
A	無顯示
L	LCD
代碼	外殼，電纜入口，防護等級
A	鋁14，M20×1.5，IP66/67
B	鋁14，G1/2，IP66/67
C	鋁14，1/2NPT，IP66/67
代碼	傳感器額定量程 表壓	代碼	傳感器額定量程 絕壓
1C	100mbar (10kPa/1mH2O)	2C	100mbar (10kPa/1mH2O)
1E	250mbar (25kPa/2.5mH2O)	2E	250mbar (25kPa/2.5mH2O)
1F	400mbar (40kPa/4mH2O)	2F	400mbar (40kPa/4mH2O)
1H	1bar (100kPa/10mH2O)	2H	1bar (100kPa/10mH2O)
1K	2bar (200kPa/20mH2O)	2K	2bar (200kPa/20mH2O)
1M	4bar (400kPa/40mH2O)	2M	4bar (400kPa/40mH2O)
1P	10bar (1MPa/100mH2O)	2P	10bar (1MPa/100mH2O)
1S	40bar (4MPa/400mH2O)	2S	40bar (4MPa/400mH2O)
1U	100bar (10MPa/1000mH2O)	2U	100bar (10MPa/1000mH2O)
代碼	標定，單位
1	標定額定量程，mbar/bar	2	標定額定量程，kPa/MPa
3	標定額定量程，mmH2O/mH2O	4	標定額定量程，psi
代碼	膜片材料
1	316L	2	合金C-276
3	蒙耐爾	4	鉭膜片
6	316L帶PTFE涂層	X	其他特殊要求
代碼	過程連接 EN/DIN法蘭	代碼	過程連接 ANSI法蘭
EA1	DN25 PN10/40 B1	NA1	1”300 lbs RF
EA2	DN25 PN64/160 E	NA2	1”400/600 lbs RF
EA3	DN25 PN250 E	NA3	1”900/1500 lbs RF
EA4	DN25 PN400 E	NA4	1”2500 lbs RF
EH1	DN50 PN25/40 A	NH1	2”300 lbs RF
EH2	DN50 PN100/160 E	NH2	2”400/600 lbs RF
EH3	DN50 PN250 E	NH3	2”900/1500 lbs RF
EH4	DN50 PN400 E	NH4	2”2500 lbs RF
EQ1	DN80 PN25/40 A	NQ1	3”300 lbs RF
EQ2	DN80 PN100 B1	NM1	4”300 lbs RF
EM1	DN100 PN100 B1E	EAX	其他特殊要求
代碼	插入筒深度	代碼	插入筒深度
C0	無	C4	2”
C1	50mm	C5	4”
C2	100mm	C6	6”
C3	200mm	C7	8”
代碼	填充液	代碼	填充液
A	硅油	C	惰性油
B	植物油	D	高溫油
代碼	毛細管長度
A	無
XX	XX用數(shù)字編寫，01表示1m，99表示99m
代碼	安裝支架
A	無
U	管裝安裝支架
典型型號：HC52 AHL A1H21 EHC0 AAA
